Пескоструйная обработка это один из наиболее эффективных методов подготовки поверхностей, очистки и придания требуемых характеристик различным материалам.
Технология основывается на использовании сжатого воздуха или центробежной силы для разгона частиц абразивного материала до высоких скоростей с последующим их ударным воздействием на обрабатываемую поверхность. Современный рынок предлагает широкий спектр пескоструйных аппаратов (подробнее ссылка), различающихся по принципу действия, производительности и области применения от компактных переносных моделей до стационарных промышленных комплексов, способных обрабатывать крупногабаритные изделия.
- Основное назначение пескоструйного оборудования заключается в удалении с поверхности различных загрязнений: ржавчины, старой краски, окалины, цементного молочка, битумных отложений и других наслоений. Кроме того, технология активно применяется для создания шероховатости поверхности перед нанесением покрытий, матирования стекла и керамики, гравировки твердых материалов и финишной обработки металлоизделий.
- Выбор конкретного типа аппарата определяется множеством факторов, включая характер обрабатываемой поверхности, требуемую производительность, доступность абразивного материала и условия эксплуатации.
Конструктивные особенности и принцип работы пескоструйных аппаратов
Пескоструйный аппарат это сложную техническую систему, состоящую из нескольких ключевых узлов, каждый из которых выполняет строго определенную функцию. Базовыми элементами являются источник сжатого воздуха, накопительная емкость для абразивного материала, система подачи и дозирования, а также рукав высокого давления с рабочим инструментом. В зависимости от способа подачи абразива различают инжекторные и напорные аппараты, имеющие принципиальные конструктивные отличия и разную производительность.
Инжекторный способ подачи абразива реализуется за счет разрежения, создаваемого потоком сжатого воздуха, проходящим через специальное сопло. Струя воздуха создает вакуум в заборной магистрали, за счет чего абразивный материал поднимается из бункера и смешивается с воздушным потоком непосредственно перед выходом из сопла. Такая конструкция отличается простотой обслуживания и низкой стоимостью, но имеет ограниченную производительность из-за невысокой концентрации абразива в воздушной струе.
Напорные аппараты работают по иному принципу: абразивный материал загружается в герметичный напорный бак, где находится под давлением сжатого воздуха.
Из бака абразив принудительно подается в магистраль высокого давления и смешивается с воздушным потоком, обеспечивая высокую концентрацию частиц и значительную производительность. Такие установки применяются для тяжелых работ: очистки металлоконструкций, судовых корпусов, нефтегазового оборудования и других объектов с большими площадями поверхности.
Сопло Вентури и его значение для эффективности пескоструйной обработки
Сопло Вентури является критическим элементом любого пескоструйного аппарата, определяющим производительность и качество обработки. Конструкция сопла это сужающееся-расширяющееся устройство, внутри которого воздушно-абразивная смесь ускоряется до сверхзвуковых скоростей. Профиль сопла включает входной конус для плавного подвода смеси, узкую горловину минимального сечения, где достигается критическая скорость потока, и расширяющуюся часть для дальнейшего ускорения частиц.
Основное преимущество сопла Вентури перед простыми цилиндрическими или коническими соплами заключается в более высоком коэффициенте полезного действия. За счет особой геометрии внутреннего канала удается достичь скорости частиц до 300-400 м/с при значительно меньшем расходе сжатого воздуха по сравнению с традиционными конструкциями. Это приводит к экономии электроэнергии, снижению износа компрессорного оборудования и увеличению производительности обработки на 30-40%.
Материал изготовления сопла Вентури напрямую влияет на его ресурс и эксплуатационные характеристики. Для работы с мягкими абразивами (песок, стеклянные шарики) применяются сопла из карбида бора или вольфрама, обеспечивающие до 300-500 часов непрерывной работы. При обработке твердыми абразивами (электрокорунд, карбид кремния) используются сопла из карбида кремния или композитных материалов с алмазным напылением, способные выдерживать до 1000 часов эксплуатации.
Дюза как элемент управления потоком абразива
Дюза это сменное сопловое устройство, устанавливаемое на выходе пескоструйного пистолета и обеспечивающее формирование воздушно-абразивного потока заданной конфигурации.
- Диаметр дюзы является одним из важнейших параметров, определяющих производительность аппарата и характер обработки поверхности. Для тонкой финишной обработки применяются дюзы малого диаметра (4-6 мм), создающие узкий направленный поток для локального воздействия на поверхность.
- Для грубой очистки больших площадей используются дюзы увеличенного диаметра (10-15 мм), позволяющие обрабатывать широкую полосу за один проход. Выбор диаметра дюзы также влияет на расход сжатого воздуха: при увеличении диаметра на 1 мм расход возрастает примерно на 15-20%, что требует соответствующей производительности компрессорной установки.
- Оптимальное соотношение между диаметром дюзы и производительностью компрессора рассчитывается для каждого конкретного случая с учетом типа абразива и требуемой скорости обработки.
Форма выходного отверстия дюзы определяет характер обрабатываемой поверхности. Круглые дюзы создают равномерный поток, обеспечивающий однородную шероховатость по всей зоне обработки.
Щелевые дюзы формируют плоский поток, позволяющий обрабатывать широкие полосы с минимальным перекрытием проходов. Специальные профилированные дюзы применяются для обработки труднодоступных мест, углов и сложных геометрических поверхностей.
Компрессорная установка как основа производительности пескоструйного аппарата
Компрессорная установка является ключевым элементом любой пескоструйной системы, обеспечивающим создание и поддержание требуемого рабочего давления сжатого воздуха. Производительность компрессора должна на 15-20% превышать суммарный расход воздуха через дюзу с учетом потерь в магистралях и фильтрах. Для инжекторных аппаратов при диаметре дюзы 6 мм требуется производительность около 2-3 м³/мин при давлении 6-7 атмосфер, в то время как напорные установки с дюзой 10 мм потребляют уже 6-8 м³/мин.
Рабочее давление в системе пескоструйного аппарата поддерживается в диапазоне от 4 до 12 атмосфер в зависимости от типа оборудования и выполняемых задач. Оптимальное рабочее давление подбирается эмпирически для каждого сочетания абразивного материала, диаметра дюзы и характера обрабатываемой поверхности. Низкое давление приводит к недостаточной скорости частиц и снижению эффективности очистки, а избыточное вызывает повышенный износ оборудования и чрезмерное разрушение материала.
Тип компрессора выбирается исходя из условий эксплуатации и требуемой производительности. Поршневые компрессоры просты в обслуживании и доступны по цене, но имеют ограниченный ресурс при непрерывной работе и создают значительный уровень шума. Винтовые компрессоры отличаются высокой надежностью, способностью работать круглосуточно и стабильным давлением на выходе, что делает их предпочтительным выбором для промышленного применения.
Для мобильных работ применяются дизельные компрессорные установки, обеспечивающие автономность на объектах без электроснабжения.
Важным аспектом эксплуатации компрессорной установки является система подготовки сжатого воздуха. Влага, масло и твердые частицы, присутствующие в воздухе после компрессора, негативно влияют на качество пескоструйной обработки и могут привести к залипанию абразивного материала в магистралях.
Применение фильтров-осушителей, сепараторов и маслоотделителей позволяет обеспечить подачу чисто сухого воздуха, продлевая срок службы сопел и рукавов, а также гарантируя стабильное качество обработки поверхности.
Абразивный материал и его влияние на качество обработки
Абразивный материал выполняет роль рабочей среды в пескоструйной обработке, от характеристик которого напрямую зависят производительность, качество и экономическая эффективность процесса. Традиционно применяемый кварцевый песок постепенно уступает место современным абразивным материалам с более стабильными характеристиками и меньшим вредным воздействием на здоровье оператора.
Выбор абразивного материала определяется требованиями к конечному состоянию поверхности, допустимым уровнем загрязнения и экономическими факторами.
Фракция абразива это размер частиц материала, выраженный в микронах или размере ячейки сита для просеивания. Крупные частицы (0,5-2 мм) применяются для удаления толстых слоев покрытий, ржавчины и окалины, обеспечивая высокую производительность, но создавая глубокий профиль поверхности. Средние фракции (0,2-0,5 мм) используются для универсальной очистки и подготовки под окраску.
Мелкие фракции (менее 0,2 мм) предназначены для финишной обработки, матирования стекла и деликатного воздействия на чувствительные поверхности.
Твердость абразивного материала определяет его разрушающую способность и степень воздействия на обрабатываемую поверхность. Купершлак и никельшлак обладают высокой твердостью и применяются для агрессивной очистки металла от стойких покрытий. Электрокорунд и карбид кремния имеют максимальную твердость и используются для обработки сверхпрочных материалов и финишной абразивной отделки.
Мягкие абразивы (стеклянные шарики, пластиковый гранулят, скорлупа орехов) применяются для деликатной очистки и сохранения геометрических размеров деталей.
Форма частиц абразивного материала оказывает существенное влияние на характер обработки и скорость очистки. Остроугольные частицы (электрокорунд, карбид кремния) обеспечивают максимальную режущую способность и создают глубокий профиль шероховатости, идеальный для последующего нанесения покрытий.
Окатанные частицы (стеклянные шарики, стальная дробь) производят уплотняющее и сглаживающее действие, улучшая усталостную прочность материала. Применение правильно подобранной формы частиц позволяет достичь требуемого качества обработки с минимальным расходом абразивного материала.
| Тип абразива | Твердость по Моосу | Форма частиц | Фракция (мм) | Область применения | Расход на 1 м² (кг) |
|---|---|---|---|---|---|
| Кварцевый песок | 7 | Остроугольная | 0,2-1,0 | Очистка металла от ржавчины | 15-25 |
| Электрокорунд | 9 | Остроугольная | 0,1-0,8 | Финишная обработка, гравировка | 8-12 |
| Купершлак | 7,5 | Остроугольная | 0,3-2,0 | Удаление окалины и толстых покрытий | 12-18 |
| Стеклянные шарики | 6 | Сферическая | 0,05-0,5 | Матирование, упрочнение | 6-10 |
| Стальная дробь | 8 | Сферическая | 0,3-1,5 | Дробеструйная обработка, наклеп | 20-30 |
Дробеструйная обработка и пескоструйная камера
Дробеструйная обработка это разновидность абразивной очистки, при которой используются металлические частицы сферической формы стальная или чугунная дробь. Технология отличается высокой производительностью и возможностью многократного использования абразивного материала благодаря его низкой разрушаемости при ударе.
Дробеструйная обработка широко применяется для упрочнения поверхностей, удаления окалины с проката и подготовки ответственных металлоконструкций перед сваркой или нанесением защитных покрытий.
Принципиальное отличие дробеструйной обработки от традиционной пескоструйной заключается в характере воздействия на поверхность. Сферические частицы дроби при ударе создают эффект наклепа упрочнения поверхностного слоя за счет пластической деформации микрообъемов материала.
Упрочненный слой характеризуется повышенной твердостью, сопротивлением усталостному разрушению и коррозионной стойкостью. Дробеструйная обработка является обязательным этапом в производстве пружин, рессор, зубчатых колес и других высоконагруженных деталей.
Пескоструйная камера это замкнутое пространство, обеспечивающее проведение абразивной обработки с высокой производительностью при минимальном воздействии на окружающую среду. Камера оснащается системой рециркуляции абразивного материала, пылеулавливающим оборудованием и средствами освещения рабочей зоны. Крупногабаритные камеры позволяют обрабатывать изделия весом до десятков тонн, обеспечивая автоматическое перемещение сопел относительно обрабатываемой поверхности.
Преимущества работы в пескоструйной камере включают полное отделение оператора от абразивного потока, снижение уровня шума и вибрации, а также возможность создания оптимальных условий для качественной обработки. Современные камеры оснащаются системами автоматического дозирования абразива, регулировки давления и дистанционного управления процессом. Применение систем видеонаблюдения и манипуляторов позволяет обрабатывать сложные поверхности без риска для здоровья персонала.

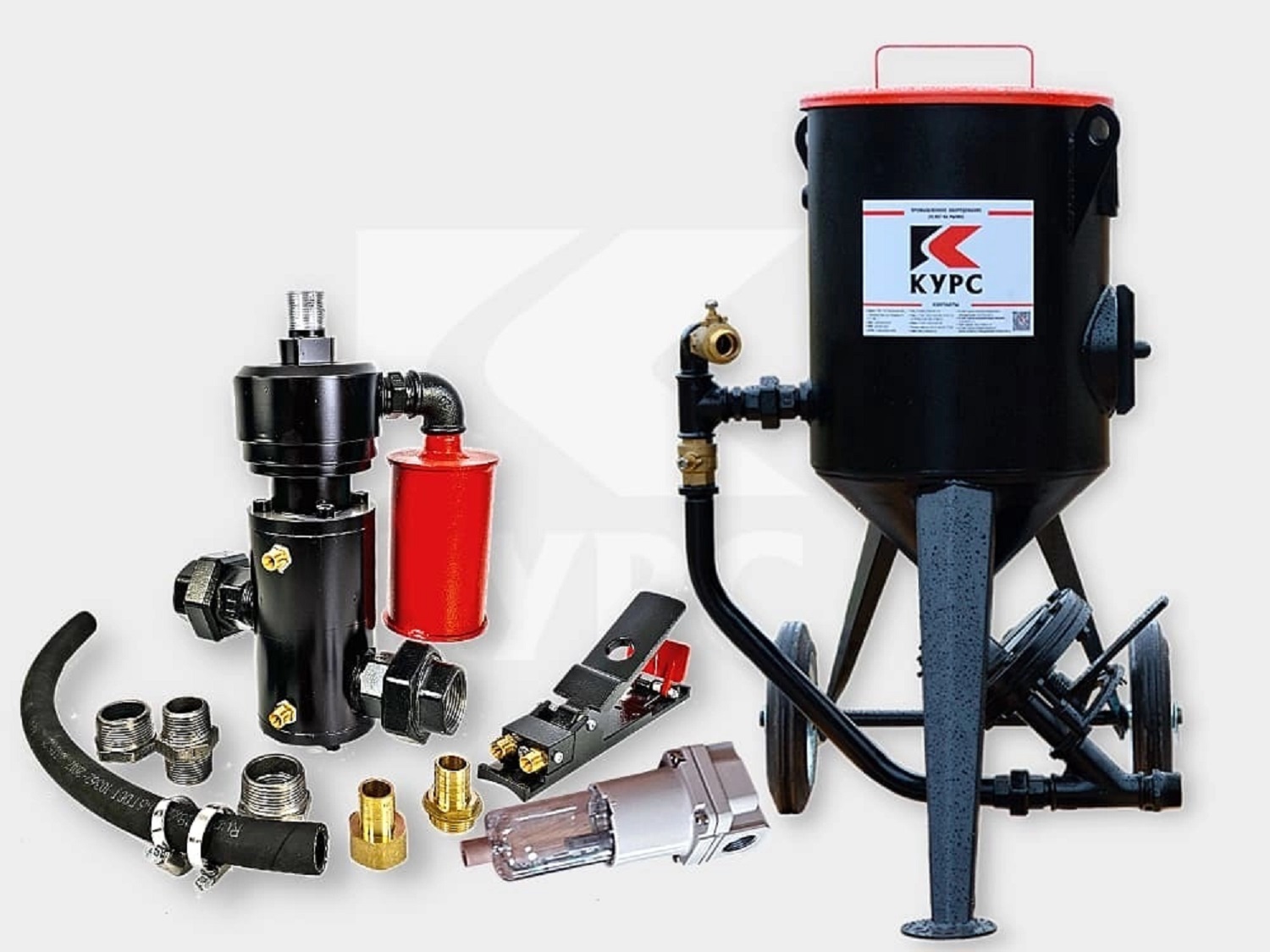

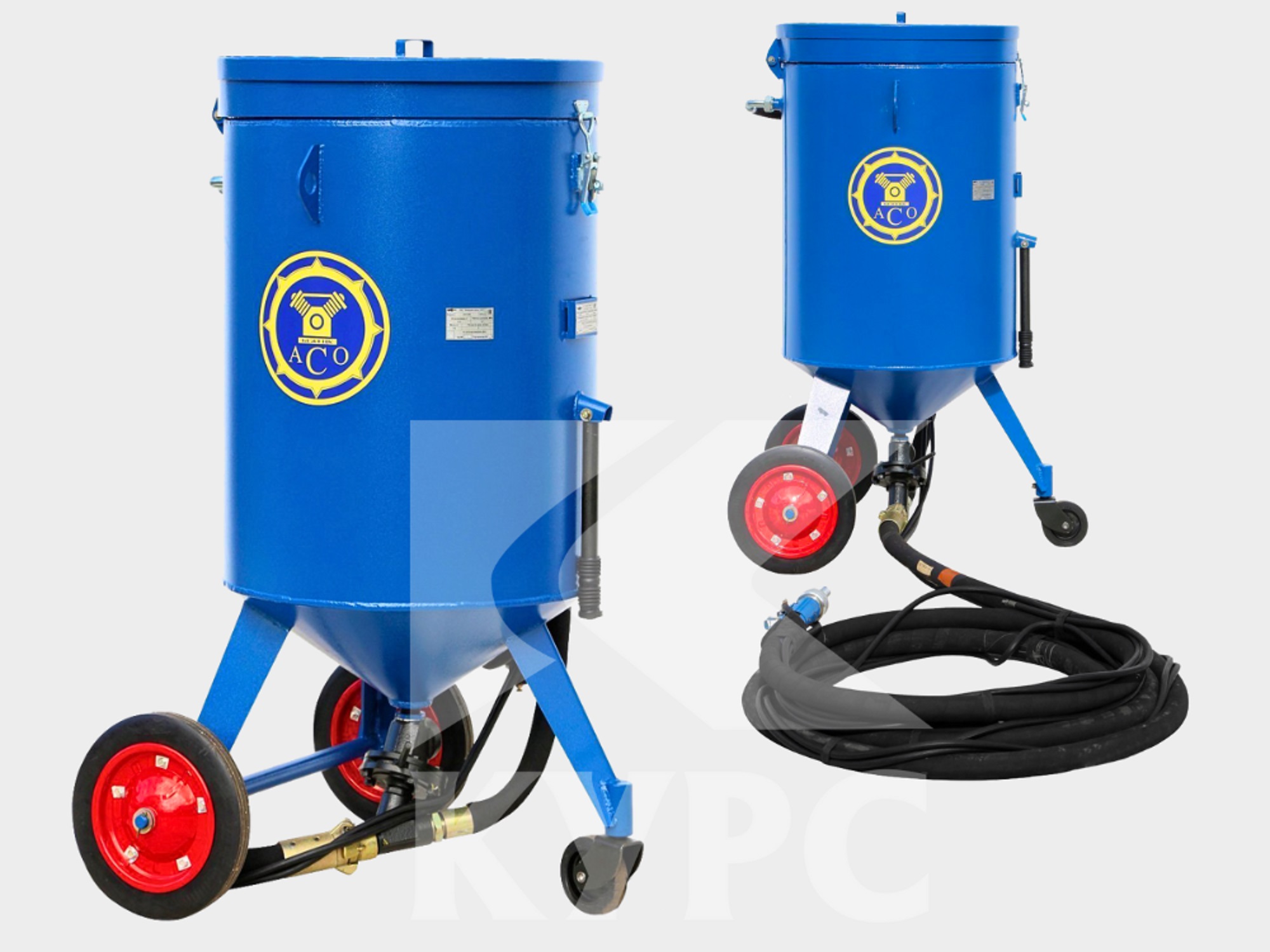

Напорный бак и система подачи абразива в пескоструйном аппарате
Напорный бак является центральным элементом пескоструйных аппаратов напорного типа, обеспечивающим непрерывную подачу абразивного материала под давлением. Конструктивно бак это герметичную емкость объемом от 50 до 500 литров, рассчитанную на рабочее давление до 12 атмосфер. Внутренняя поверхность бака изготавливается из износостойких материалов для защиты от истирания абразивными частицами при загрузке и разгрузке.
Загрузка абразивного материала в напорный бак осуществляется через верхний загрузочный люк с пневматическим или ручным приводом. В нижней конусной части бака устанавливается дозирующий узел, состоящий из регулировочного клапана и сопла подачи, обеспечивающих строго дозированное поступление абразива в воздушный поток. Эффективность дозирования напрямую определяет стабильность концентрации абразива в смеси и, как следствие, равномерность качества обработки.
Система аэрации абразивного материала в напорном баке предотвращает его слеживание и обеспечивает равномерную подачу в магистраль. Сжатый воздух подается в нижнюю часть бака через специальные сопла, создавая псевдоожиженный слой абразива, который легко транспортируется в дозирующий узел. Применение аэрации особенно важно при использовании мелкодисперсных абразивов с фракцией менее 0,1 мм, склонных к уплотнению и образованию пробок.
Управление подачей абразива из напорного бака осуществляется дистанционно с помощью пневматических клапанов и систем автоматического контроля. Современные аппараты оснащаются датчиками уровня абразива в баке, индикацией рабочего давления и системой аварийной остановки при критических параметрах. Автоматизация процесса подачи абразива позволяет поддерживать оптимальную производительность обработки при минимальном участии оператора.
Выбор пескоструйного аппарата в зависимости от задач
Выбор оптимального пескоструйного аппарата требует системного подхода и учета множества факторов, включая характер обрабатываемых поверхностей, требуемую производительность и условия эксплуатации. Для разовых или эпизодических работ в условиях автосервиса или небольших производств вполне достаточно инжекторного аппарата с объемом бака 30-50 литров и производительностью до 2 м³/мин по воздуху.
Такое оборудование позволяет эффективно очищать кузовные детали, колесные диски и другие элементы от ржавчины и лакокрасочных покрытий.
Для профессионального применения в строительстве, судоремонте и металлообработке предпочтение отдается напорным аппаратам с объемом бака от 100 литров и производительностью от 5 м³/мин по воздуху. Такие установки обеспечивают непрерывную работу в течение нескольких часов, что критически важно при обработке больших площадей. Наличие систем очистки абразива и управления фракцией позволяет использовать один аппарат для различных технологических операций, от грубой очистки до финишной отделки.
При выборе пескоструйного аппарата следует учитывать габаритные размеры обрабатываемых изделий и необходимость перемещения оборудования по объекту. Мобильные модели на колесном шасси обеспечивают удобство транспортировки внутри производственных площадей и между объектами. Стационарные установки требуют выделенного помещения и профессионального монтажа, но обеспечивают максимальную производительность и минимальные эксплуатационные затраты.
Важным критерием выбора является доступность расходных материалов и запасных частей для конкретной модели аппарата. Сопла Вентури, дюзы и абразивные шланги имеют ограниченный ресурс и требуют регулярной замены. Наличие на рынке комплектующих от проверенных производителей гарантирует бесперебойную эксплуатацию оборудования и минимизацию простоев. Рекомендуется приобретать аппараты, для которых доступны сменные комплекты сопел различных диаметров и материалов.
Советы по эксплуатации пескоструйного оборудования
Эффективная эксплуатация пескоструйного аппарата требует соблюдения ряда технологических правил и рекомендаций, направленных на обеспечение безопасности и качества обработки. Перед началом работ необходимо тщательно проверить герметичность всех соединений, состояние рукавов высокого давления и правильность выбора абразивного материала для конкретной задачи. Периодическая очистка фильтров и сепараторов сжатого воздуха предотвращает попадание влаги и масла в абразивную смесь.
- Регулировка рабочего давления производится в соответствии с рекомендациями производителя абразивного материала и типом обрабатываемой поверхности. Оптимальное давление устанавливается экспериментально путем пробных проходов и оценки качества очистки. Для углеродистой стали с толстым слоем ржавчины рекомендуется давление 6-8 атмосфер, для алюминиевых сплавов и цветных металлов 4-6 атмосфер для предотвращения повреждения поверхности.
- Расстояние от сопла до обрабатываемой поверхности оказывает значительное влияние на производительность и качество обработки. Оптимальное расстояние составляет 150-300 мм для большинства абразивных материалов и типов поверхностей. Уменьшение расстояния повышает производительность, но увеличивает риск повреждения материала и быстрого износа сопла. Увеличение расстояния снижает эффективность обработки и может приводить к появлению пятнистости и неравномерной шероховатости.
- Скорость перемещения сопла выбирается исходя из необходимой степени очистки и глубины профиля шероховатости. Медленное перемещение обеспечивает максимальную степень очистки, но снижает производительность. Быстрое перемещение позволяет обрабатывать большие площади, но требует тщательного контроля качества для исключения пропусков. Рекомендуется выполнять несколько проходов с разной скоростью для достижения требуемого результата с минимальным расходом абразивного материала.
Техника безопасности и охрана труда при работе с пескоструйными аппаратами
Работа с пескоструйным оборудованием относится к категории повышенной опасности и требует строгого соблюдения мер безопасности, направленных на защиту оператора и окружающих от вредных факторов. Основными рисками являются воздействие абразивной пыли на органы дыхания, травмирование глазами, шумовое воздействие и опасность разрыва рукавов высокого давления. Применение средств индивидуальной защиты обязательно для всех лиц, находящихся в зоне пескоструйной обработки.
Шлем с принудительной подачей воздуха является обязательным элементом экипировки оператора пескоструйного аппарата, обеспечивающим защиту органов дыхания от абразивной пыли и сохранение видимости. Современные модели шлемов оснащаются панорамными стеклами с абразивостойким покрытием, системой воздушного охлаждения и микрофоном для голосовой связи. Контроль качества подаваемого в шлем воздуха осуществляется через фильтры тонкой очистки, установленные на линии подачи.
Защита органов слуха обеспечивается использованием наушников или берушей с высоким коэффициентом звукоизоляции, поскольку уровень шума при пескоструйной обработке достигает 100-120 дБ.
Высокое шумовое воздействие может привести к профессиональным заболеваниям слухового аппарата, особенно при длительной работе в закрытых помещениях. Применение шумопоглощающих материалов и звукоизоляционных кожухов на оборудовании позволяет снизить уровень шума в рабочей зоне.
Безопасность эксплуатации рукавов высокого давления требует регулярного контроля их состояния и своевременной замены при появлении признаков износа. Статические электрические заряды, накапливающиеся на абразивных шлангах, могут создавать искрообразование и стать причиной возгорания в определенных условиях.
Заземление оборудования и использование антистатических материалов для шлангов минимизируют эти риски. Периодическая проверка предохранительных клапанов и систем контроля давления гарантирует предотвращение аварийных ситуаций.
Перспективы развития пескоструйных технологий
Развитие пескоструйных технологий направлено на повышение эффективности и экологичности процесса, снижение затрат на абразивные материалы и улучшение условий труда операторов. Внедрение систем автоматического контроля качества обработки на основе видеозрения и лазерной профилометрии позволяет оптимизировать режимы пескоструйной обработки в реальном времени. Применение роботизированных комплексов обеспечивает стабильное качество при обработке сложных изделий с минимальным участием человека.
Экологическая безопасность становится определяющим фактором при выборе абразивных материалов и разработке технологий их утилизации. Замена кварцевого песка на альтернативные абразивы с содержанием свободного диоксида кремния менее 1% значительно снижает риск профессиональных заболеваний органов дыхания. Создание замкнутых циклов рециркуляции абразивных материалов позволяет сократить расходы на 50-70% и минимизировать образование отходов производства.
Разработка новых материалов для сопел и дюз с использованием наноструктурированных керамик и алмазоподобных покрытий позволяет увеличить ресурс рабочего инструмента в 3-5 раз по сравнению с традиционными решениями.
Применение технологии 3D-печати для изготовления сопел с оптимизированной геометрией внутреннего канала открывает возможности для индивидуальной настройки оборудования под конкретные технологические задачи.
Компьютерное моделирование процессов пескоструйной обработки позволяет прогнозировать результаты и оптимизировать режимы без проведения натурных испытаний.
